電源装置の製作-その1

電源装置は，電子工作をする上で必須の道具です。せっかくなので，自分の用途にあったものを手作りすることにしました。しばらく工作から離れていたので，そのリハビリも兼ねて一石二鳥です。
My電源装置の仕様は次のようにしました。

• 出力電圧：3～12 V可変
• 出力電流：約1 A
• 小型（←狭い机の上で作業するので，なるべく小さく）
• 安価（←重要！精度はそこそこで良い）
• 電圧と電流とを計測可

また，机の上で使うことが多いので，フロントパネルを斜めにして，視認性の向上を狙うことにしました。
小容量の電源で良いので，回路構成は，スイッチングアダプタ＋可変3端子レギュレータにしました。
とりあえず，それっぽい部品を買ってみます。ほどんどは秋月電子通商で，端子台とロッカースイッチは大須で購入。

回路の部品

部品がそろったら，採寸して，部品のレイアウトを考えます。

部品のレイアウトとケース検討

ケースはMDF板で作ることにしました。カッターやピンバイスでも加工がしやすく，安価なことが魅力です。クリップボードに使われている3 mm厚のMDF板を使います。ついでに塗料と足の代わりになるものを買っておきます。

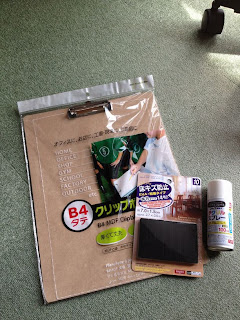

100円ショップで買ったMDF板その他

ケースの部品図を1：1で印刷します。

1:1で印刷した部品図

印刷した紙をMDF板にノリで貼り付けます。スティックノリを薄く塗っておくと，後できれいにはがせます。

部品図をMDF板に貼る

線に沿って加工します。カッターとピンバイスしか持ってないので，切断だけで3時間くらいかかりました・・・。改善案を考えねば。

加工！

加工した部品をホットボンド（グルーガン？）で仮止めして様子を見ます。ぴったり合わないところは，ヤスリやカッターで切って調整します。
ここで気づいたのですが，スイッチングレギュレータのプラグを挿す穴を忘れてました・・・。修正した後，部品を瞬間接着剤で完全に固定します。

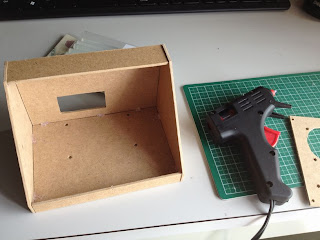

切った部品をホットボンドで仮止め

フロントパネル固定のための，樹脂スペーサを四隅に固定，ヤスリで全体を仕上げます。

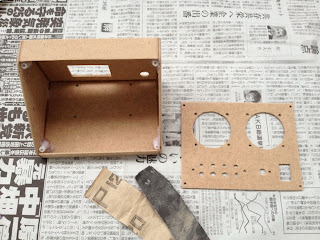

瞬間接着剤で固定した後，ヤスリで仕上げ

塗装をして、

塗装

仮組した様子。

箱完成

フロントパネルの部品だけつけてみました。ぴったり収まって，割と満足です：）。

フロントパネルの部品だけつけた様子

フロントパネルを本体に固定する工夫は，下の写真のようにしました。メンテナンスが必要なときに，すぐにフロントパネルを外せます。

プラのスペーサを使って，フロントパネルをねじで取り外し可能な構造に

今回はここまで。次は中身の回路を作ります。
（小型ロボットもやらないと＾＾；）
それでは。
